NCCL初探(NCCL_CROSS_NIC与多平面网络)

发表于 分类于 阅读次数： 本文字数： 5.8k 阅读时长 ≈ 5 分钟

前面聊了网卡、DMA和RDMA，接下来把视角拉到多机训练。

假设每台服务器上都有两张RDMA网卡，分别接到两个网络平面。网卡单独测都没问题，但放到NCCL里，数据到底会走哪张卡？两个平面能不能同时用？如果平面之间根本不通，又该怎么办？

这时候经常会碰到一个环境变量：NCCL_CROSS_NIC。名字里有个CROSS，很容易把它当成“多网卡开关”。但真按这个思路去配置，可能从第一步就理解偏了。

这篇就围绕这个参数展开，把0、1、2的区别，以及容易想当然的几个地方说清楚。

作者比较关心的不是把参数说明再抄一遍，而是几个具体问题：

  • 设成0，是不是就只用一张网卡了？
  • 设成1，为什么有人更快，有人反而更慢？
  • 两个平面不互通，设成0是不是就万事大吉？

先别急着改参数，从接线开始看。

多平面

假设有A、B两台服务器，每台两张网卡。A的NIC0和B的NIC0接在平面0，两个NIC1接在平面1。

画出来其实很简单：

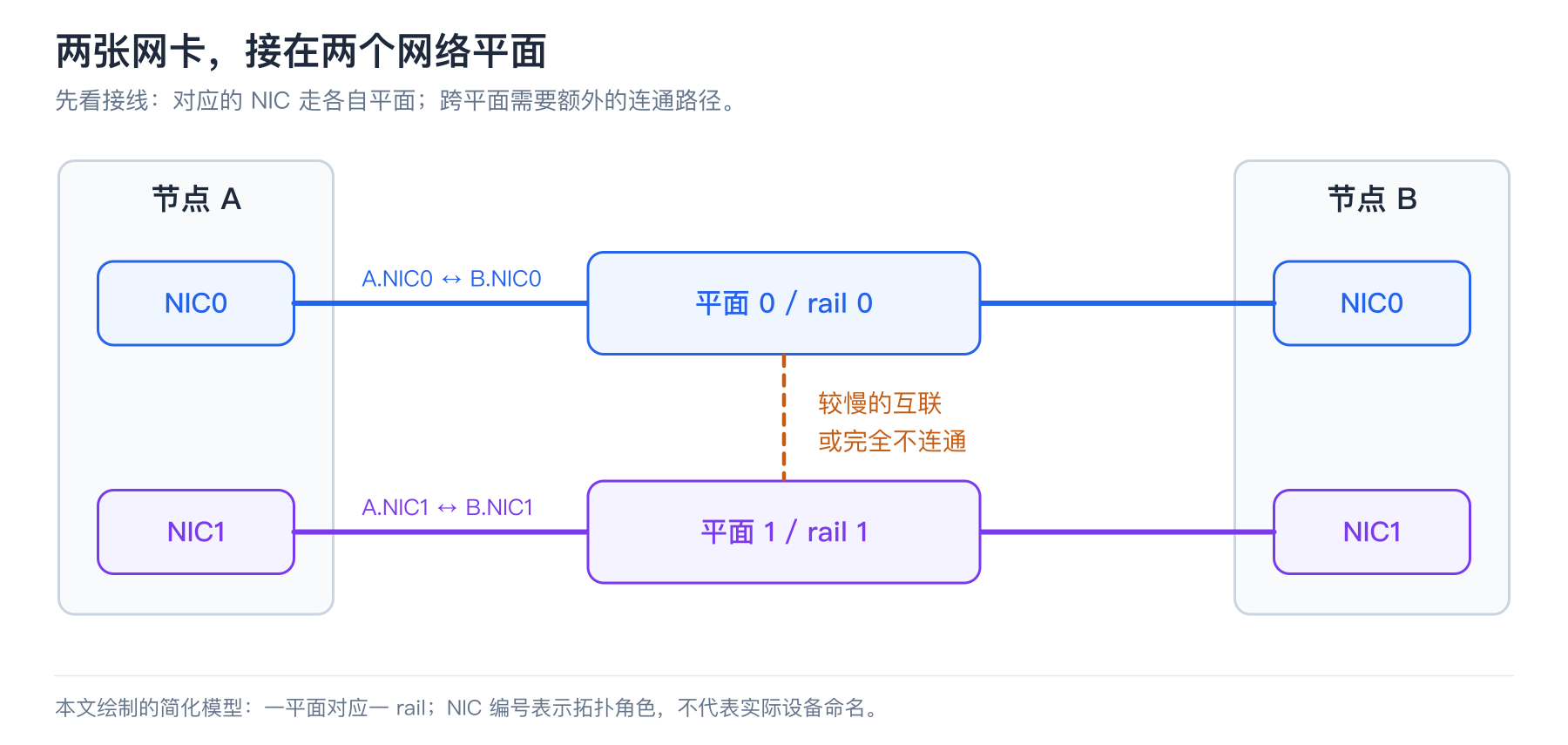

双平面网络接线示意

这类接法接近NVIDIA文档里说的rail-optimized。这里先把一条rail理解成图中的一个网络平面即可，复杂硬件里的rail和plane不一定是一一对应关系。

为什么要这样接？

如果数据一直在对应的平面里传输，两路流量就不用都挤到平面间的链路上。NVIDIA的这篇PXN介绍里也解释了这种网络设计。

但这里有一个很重要的前提：平面内部很快，不代表平面之间也很快。

比如，A.NIC0发给B.NIC0，留在平面0就能完成。A.NIC0要发给B.NIC1，则需要平面之间有路可走。如果这条路比较慢，就可能拖后腿；如果压根没连通，那就不只是性能问题了。

反过来，如果所有网卡都接在同一台交换机上，跨NIC没有明显的额外代价，情况又不一样。

所以，看到“多网卡”三个字，还不能决定这个参数该怎么配。先确认网卡接到了哪里。

还有，图中的NIC0只是为了方便说明。不要看到两台机器都叫mlx5_0，就认定它们属于同一个平面，实际布线和设备映射还是要核对。

NCCL_CROSS_NIC

官方文档说，这个参数控制同一个ring/tree是否允许使用不同的NIC。单网卡场景下，它没有作用。

先用ring来理解。ring可以看成数据依次经过各个GPU的一条环形通信路径，这里只截取它在一台服务器里的部分：

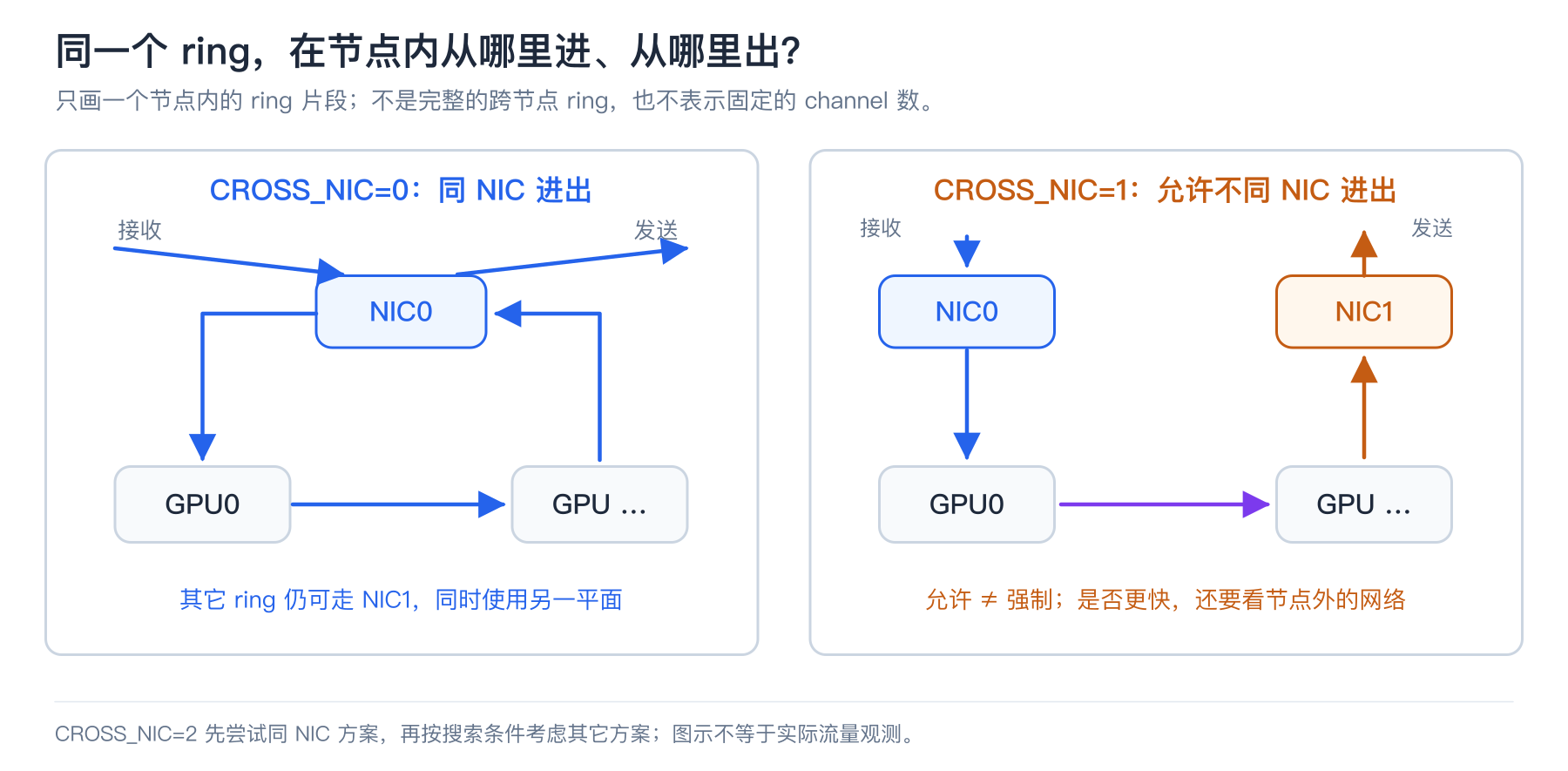

同一个ring的同NIC与跨NIC路径对比

  • 0：约束同一个ring使用对应的NIC。

上图左边，数据从NIC0进来，经过节点内的GPU，最后还是从NIC0出去。0对同NIC施加约束，不是像默认值2那样允许为性能放开限制；但能否在整个通信组里保持平面对齐，还有前提，后面会展开。

先回答第一个疑问：这不代表整个任务只用NIC0。

另一个ring完全可以用NIC1，走另一个平面。因此，不跨NIC和不用多网卡是两回事。图里也没有说NCCL一定只建两个ring，或者一定把流量平均分到两张卡上。

  • 1：允许一个ring从不同NIC进出。

上图右边，从NIC0进，经过GPU后从NIC1出，也是可以考虑的方案。

好处是什么？有时最后一个GPU离NIC1更近，不必为了回到NIC0而走一条不理想的节点内路径。但节点内省下来的代价，可能又花在了节点外的跨平面链路上。

所以它是允许，不是强制，更不是“开启后带宽自动翻倍”。

  • 2：默认值，先尝试同NIC，再按搜索条件考虑其它方案。

可以把它理解成：优先照顾rail对齐，但给性能留一点调整空间。

这里的“性能”来自NCCL的拓扑搜索与评估，不是先把0和1各跑一遍训练，选成绩好的那个，也不是运行过程中发现交换机堵了，就实时切换参数。

回到开头的两种网络：

  1. 平面间链路比较弱，优先用0做基线，再与2比较，比较容易看清跨平面的代价。
  2. 各NIC充分互通、跨NIC没有明显额外成本，可以把1也拿来对照，看看放开限制是否有收益。

如果两个平面完全隔离，则要先保证选出来的通信端点可达，不能只想着“哪个值最快”。

看一点源码

源码不展开太多，只看一处就能理解为什么0和2有时表现一样。

在NCCL v2.27.7-1的src/graph/search.cc中，ncclTopoCompute()初始化图搜索状态时有这样一行：

1
graph->crossNic = crossNic == 1 ? 1 : 0;

也就是说，只有配置值1直接从允许跨NIC的状态开始，0和2都先从不跨NIC开始。

后面的搜索分支里，配置为2且满足相应条件时，才会对Ring等方案放开限制，再搜索一次。其它带宽、路径和停止条件，这里就不铺开了。

另外，0在候选NIC筛选时会检查设备的asic和port。它依赖的是NCCL识别出来的拓扑，并不是拿着这个参数去检查交换机接线和路由表。

还有一个看日志时容易踩的点：不要看到crossNic非零，就断定已经产生了跨平面流量。这个版本还有交错ring来避免跨rail的处理，最终还是要看两端连接到了哪个设备。

源码先看到这里，记住：参数影响的是路径怎么选，不会替我们把物理网络变成另一种拓扑。

PXN

这里顺带说一下PXN，因为它很容易和CROSS_NIC混在一起。

问题：GPU0想把数据发给另一个节点的GPU1，但两者附近的网卡不在同一个平面，怎么办？

在满足条件时，可以先在主机内部中转：

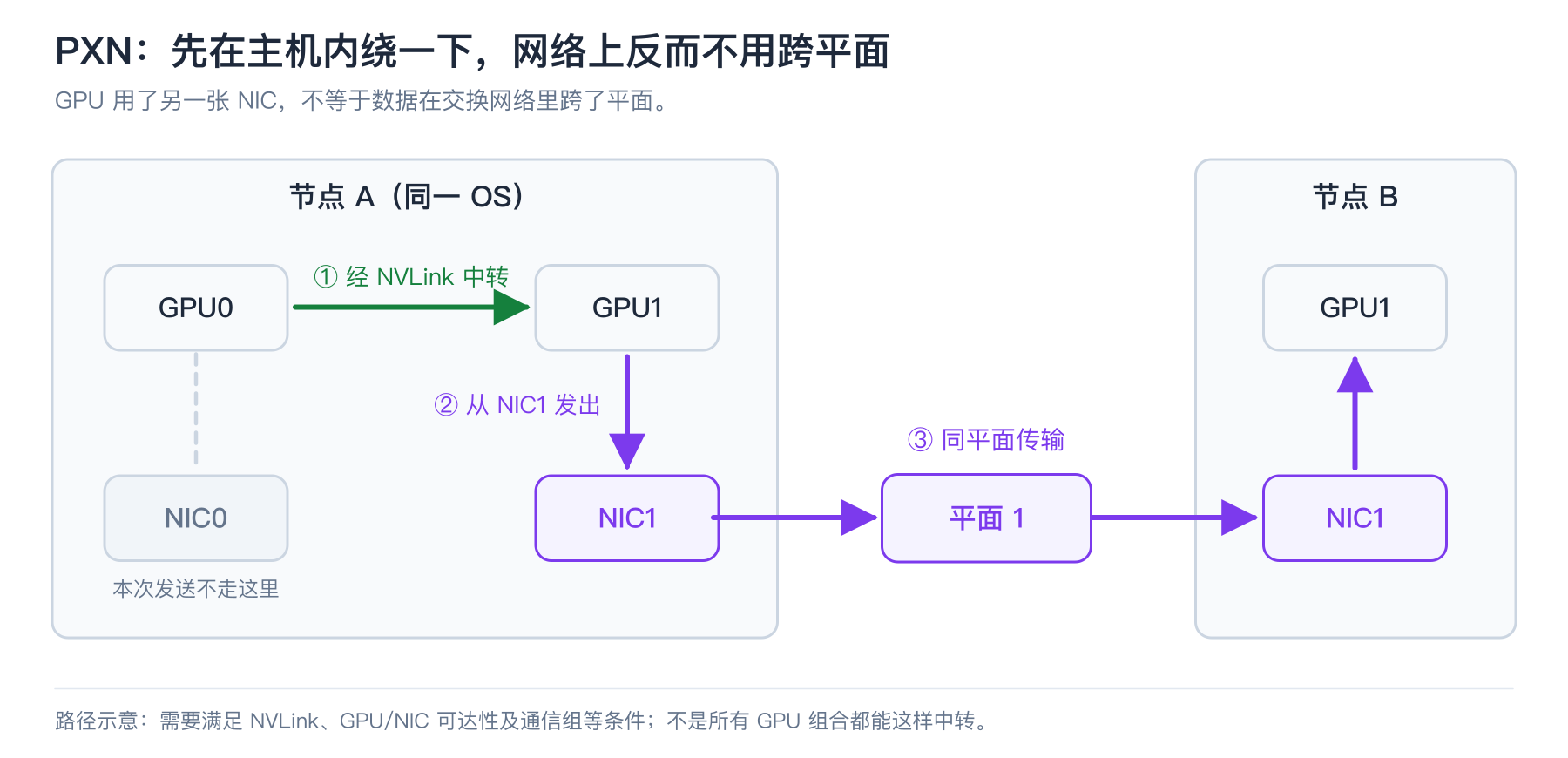

PXN先通过NVLink中转，再经同一平面发送

  1. A.GPU0先通过NVLink，把数据交到A.GPU1。
  2. 再从A.GPU1附近的NIC1发出。
  3. 经平面1，到达B.NIC1和B.GPU1。

看起来在节点内部绕了一下，但数据出了服务器以后，反而不用跨平面了。

所以，“GPU用了另一张网卡”和“数据在交换网络里跨了平面”，不是一回事。

NVIDIA项目成员在issue #2193里也解释了两者的关系：在平面不互通时，不同rail所属GPU之间的Send/Recv可能需要PXN才能完成。

不过，能不能中转，还取决于节点内连接和通信组。该讨论也提醒PXN的中转范围限于单个OS，不能理解成任意借用别的主机上的GPU。

因此，测试NCCL_CROSS_NIC=0时，别顺手把PXN也关了。一次改两个变量，最后很难说清楚到底是谁起了作用。

设成0，为什么还可能卡住

前面留了一个问题：0既然约束同NIC，是不是两个隔离平面就可以放心用了？

不一定，还得看哪些GPU被放进了同一个通信组。

比如下面这个简化场景，只把A.GPU0和B.GPU1放到一起，其它GPU不参与，而且假设只能使用图中画出的GPU/NIC路径：

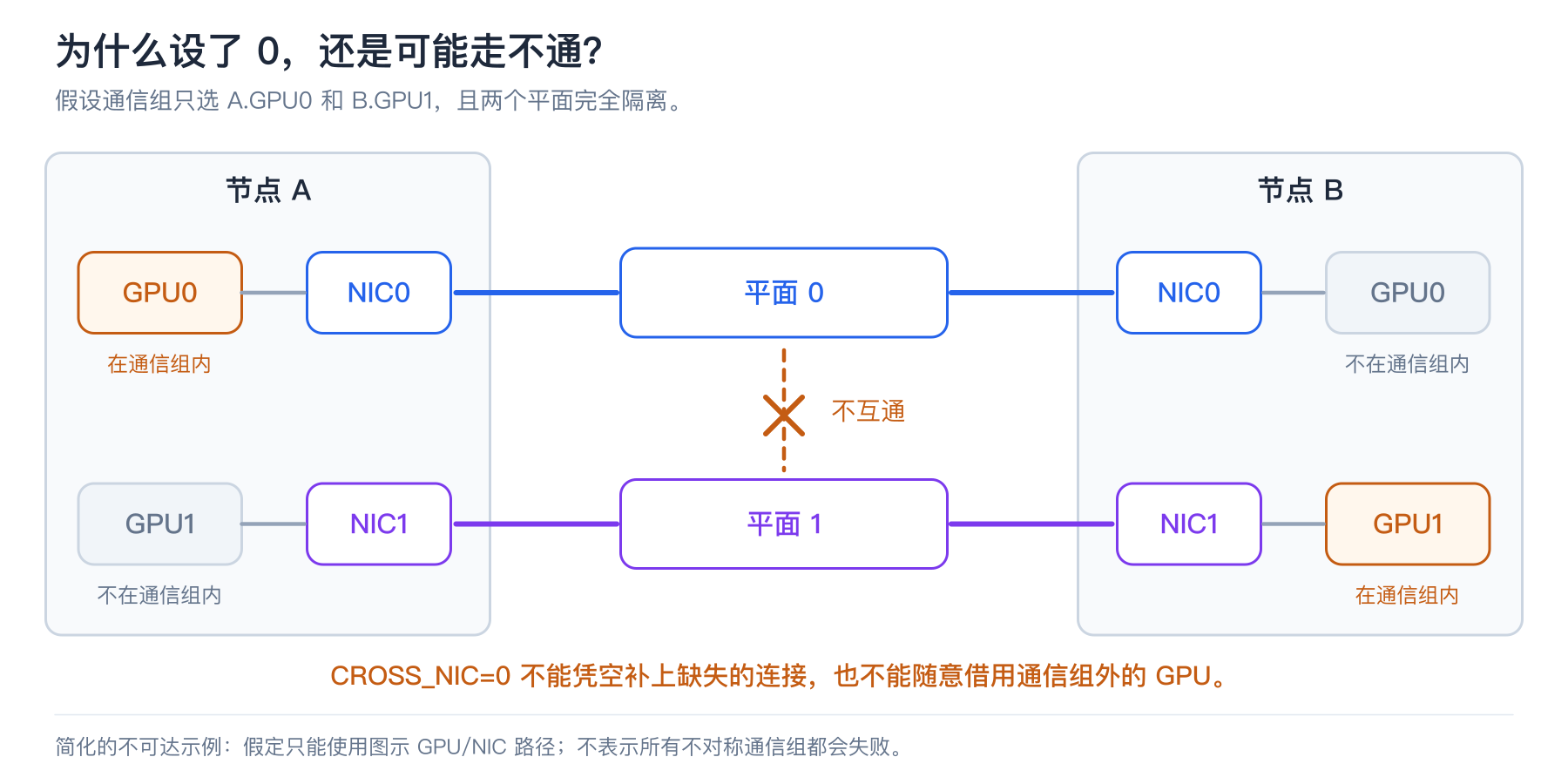

通信组未按平面对齐的不可达示例

这时候，不能指望NCCL凭空把两个平面连通，也不能随意让通信组以外的GPU来帮忙中转。

这不是故意找一个极端例子。官方文档就注明：不同节点参与通信的GPU不一致时，仍可能需要跨NIC。项目成员的回复也举了跨节点GPU分组没有按rail对齐的例子。

当然，上图不代表所有不对称分组都会失败；如果实际还有其它可用的GPU到NIC路径，需要按实际拓扑分析。

因此，整机8张卡跑通，不等于训练框架切出来的每个小通信组都能照样跑通。排查时不只要问“每台机器几张卡”，还要问：具体是哪几张卡，被分到了哪一组？

公开问题里还有一个很直观的例子：issue #2345。

报告者使用两台服务器，每台4张H200，两个RoCE平面不互通，NCCL版本是2.30.7+cuda13.3。已经设了0，任务还是挂起。

后来查日志，物理上只有两台服务器，NCCL却显示nNodes=4、localRanks=2。2026-09-15，报告者反馈：增加NCCL_NET_DISABLE_INTRA=1后，变成了nNodes=2、localRanks=4，任务不再挂起，但他仍对部分路径的性能有疑问。

这里不是让大家照抄这个参数，而是提醒：我们以为的节点和通信组，未必就是NCCL实际看到的样子。

设成1，到底能快多少

这个问题没法脱离环境回答，但有一组别人的测试很值得看。

issue #1411中，报告者在两台H800节点上测Ring AllReduce。每节点用4张GPU和用满8张GPU，改同一个参数，效果居然反过来了。

把原帖8 GiB消息、out-of-place的busbw画出来：

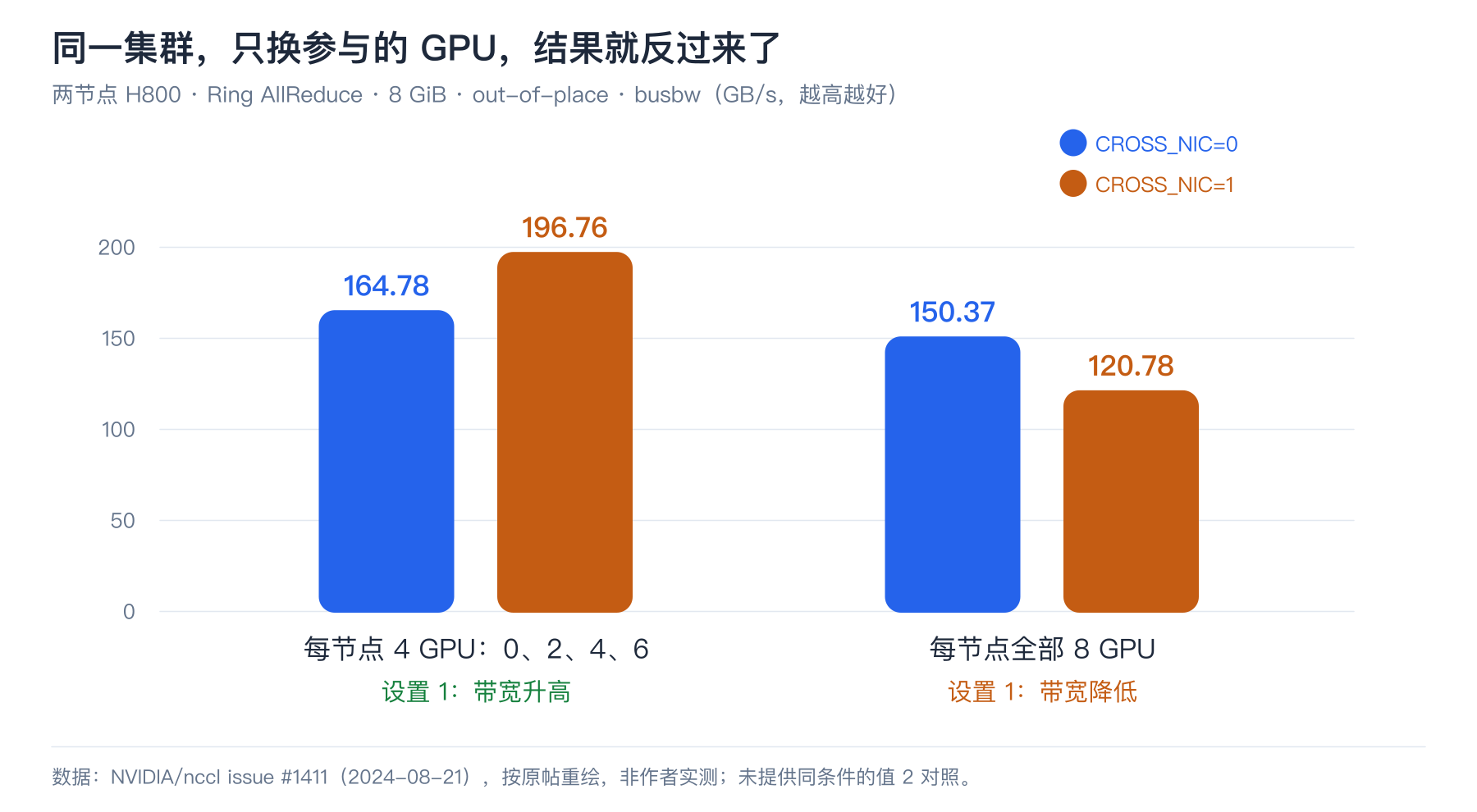

H800公开测试：4GPU与8GPU下设置0和1的带宽对比

每节点只用0,2,4,6时，设成1，带宽从164.78升到196.76 GB/s。

但用满8张卡后，设成1，反而从150.37降到120.78 GB/s。

光看前一组，很容易写出“打开CROSS_NIC可以提升带宽”的结论；把后一组也放进来，就知道不能这么下结论了。

原帖没有给出维护者确认的完整原因，也没有2的同条件对照。能说明的是：哪几张GPU参与通信，本身就可能改变这个参数的收益。 不能据此说1一定更快，也不能推断默认值2一定会选到最好的结果。

这里再提醒一个单位问题：busbw是nccl-tests按通信操作换算出来的指标，不是拿网卡计数器直接读出来的流量。计算方式可以单独看，不宜拿它直接证明某一条NVLink或NIC“突破了物理带宽”。

版本也别忽略。issue #1494还报告过ring交错后GPU/NIC匹配异常、性能下降和PFC的问题。虽然讨论中提到2.26有相关修复，但报告者后来仍反馈问题未完全解决，不能只读第一条回复就认为全部修好了。

另一个双端口HCA识别问题，报告者最后发现实际测试的是2.29.3，而不是原先以为的2.29.7；后者已有相关修复。排查前先确认进程实际加载的NCCL版本，这一步并不多余。

怎么在自己的环境里试

不要一次复制一大串“调优参数”。先把变量控制住，只改NCCL_CROSS_NIC。

下面以Open MPI、两节点、每节点8张GPU为例。假设nccl-tests已启用MPI编译，程序和动态库在两台机器上的路径一致；在nccl-tests根目录执行，主机名、网卡名按实际情况替换。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# 先从0开始；网络允许时，再分别改成1、2做对照。
export NCCL_CROSS_NIC=0

# RDMA数据设备。=表示精确匹配，避免mlx5_1匹配到mlx5_10。
export NCCL_IB_HCA='=mlx5_0:1,mlx5_1:1'

# IP socket接口，不是用来选择上面的RDMA网卡。
export NCCL_SOCKET_IFNAME='=eth0'

export NCCL_DEBUG=INFO
export NCCL_DEBUG_SUBSYS=INIT,ENV,GRAPH,NET,TUNING
export NCCL_DEBUG_FILE="/tmp/nccl-${NCCL_CROSS_NIC}.%h.%p.log"

mpirun -np 16 -H node-a:8,node-b:8 --bind-to none \
  -x NCCL_CROSS_NIC -x NCCL_IB_HCA -x NCCL_SOCKET_IFNAME \
  -x NCCL_DEBUG -x NCCL_DEBUG_SUBSYS -x NCCL_DEBUG_FILE \
  ./build/all_reduce_perf -b 8 -e 1G -f 2 -g 1 -w 5 -n 20 -c 1

两个平面完全隔离、可达性还没确认时，不要直接把1和2都跑一遍。 给测试任务设置运行时限，避免一直占着卡等。

命令里也没有主动固定算法，先观察实际选择。如果已有配置里设置了NCCL_ALGO、PXN或其它调优项，要先记录清楚，几组测试保持一致。需要专门看Ring时，再单独固定NCCL_ALGO=Ring并传给所有rank。

除了看最后一行带宽，至少再看这几件事：

  • 有没有挂起、网络错误，结果检查#wrong是不是0。
  • 两端日志各自选了哪张NIC，对应到哪个物理平面。
  • 各网卡流量和平面间链路流量是否符合预期，有没有拥塞或PFC增长。
  • 换成训练实际使用的GPU分组后，结果是否还成立。

日志里的%h和%p分别是主机名和进程PID，记得把两台机器上的文件都收回来。只看其中一端，往往只能猜另一端怎么走。

如果启用了NIC合并，还要确认日志里的逻辑设备对应哪些物理端口，别把一个NET编号直接当成一张物理网卡。

最后，不要只测两台整机的一次AllReduce。多跑几次，覆盖实际节点规模、GPU分组和业务用到的其它通信操作，再决定这个参数要不要长期保留。

小结

说了这么多，其实最想说明的是：NCCL_CROSS_NIC不是多网卡开关，而是影响通信路径选择的参数。

  • 0，不等于只用一张卡，也不是隔离网络的万能保险。
  • 1，允许跨NIC，但不保证更快。
  • 2，默认的折中选择，不是自动测速选最优。

先看接线，再看GPU怎么分组，最后看NCCL实际选了什么路径。比起反复试几个数字，这样更容易把问题说清楚。
